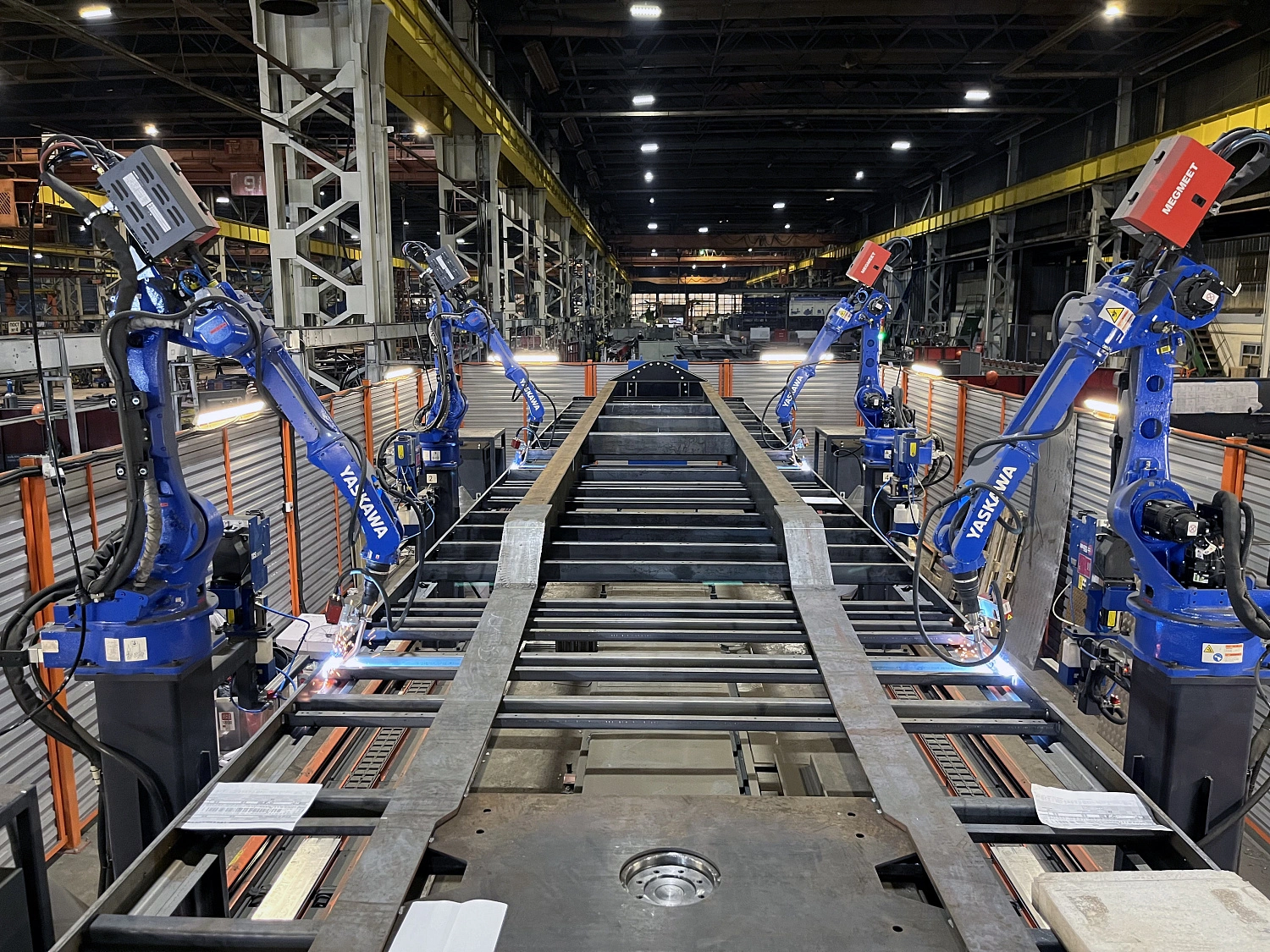

Описание роботизированного сварочного комплекса для сварки рамы полуприцепа
Роботизированный сварочный комплекс для сварки рамы полуприцепа представляет собой высокотехнологичную автоматизированную систему, предназначенную для точного и эффективного соединения элементов конструкции с минимальным участием оператора. Такой комплекс обеспечивает высокую производительность, стабильное качество сварных швов и снижение себестоимости производства.
Основные компоненты комплекса

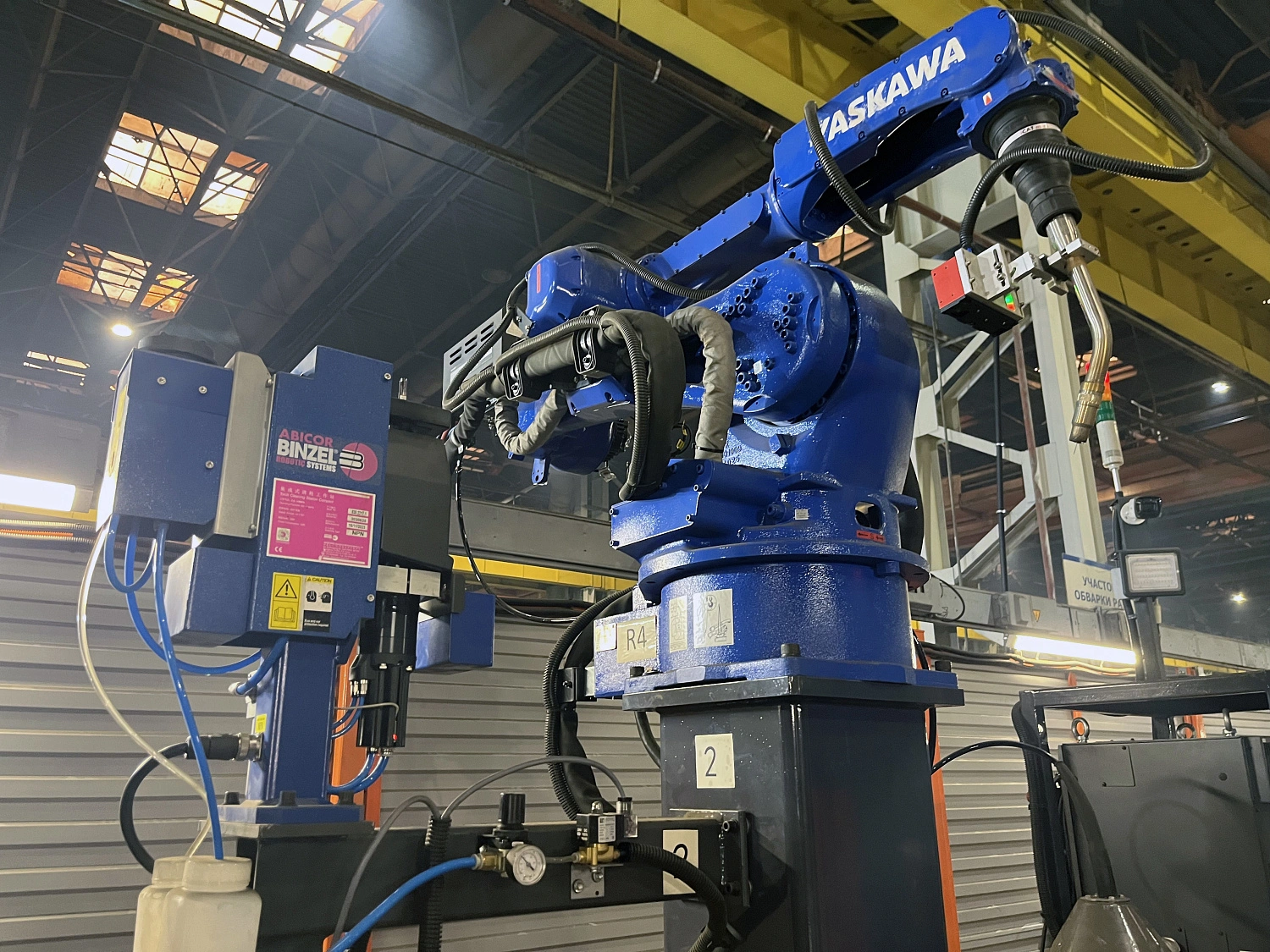

- Сварочные роботы (1–6-осевые, например, Fanuc, KUKA, ABB, Yaskawa) – обеспечивают высокую точность позиционирования и гибкость при работе с крупногабаритными деталями.

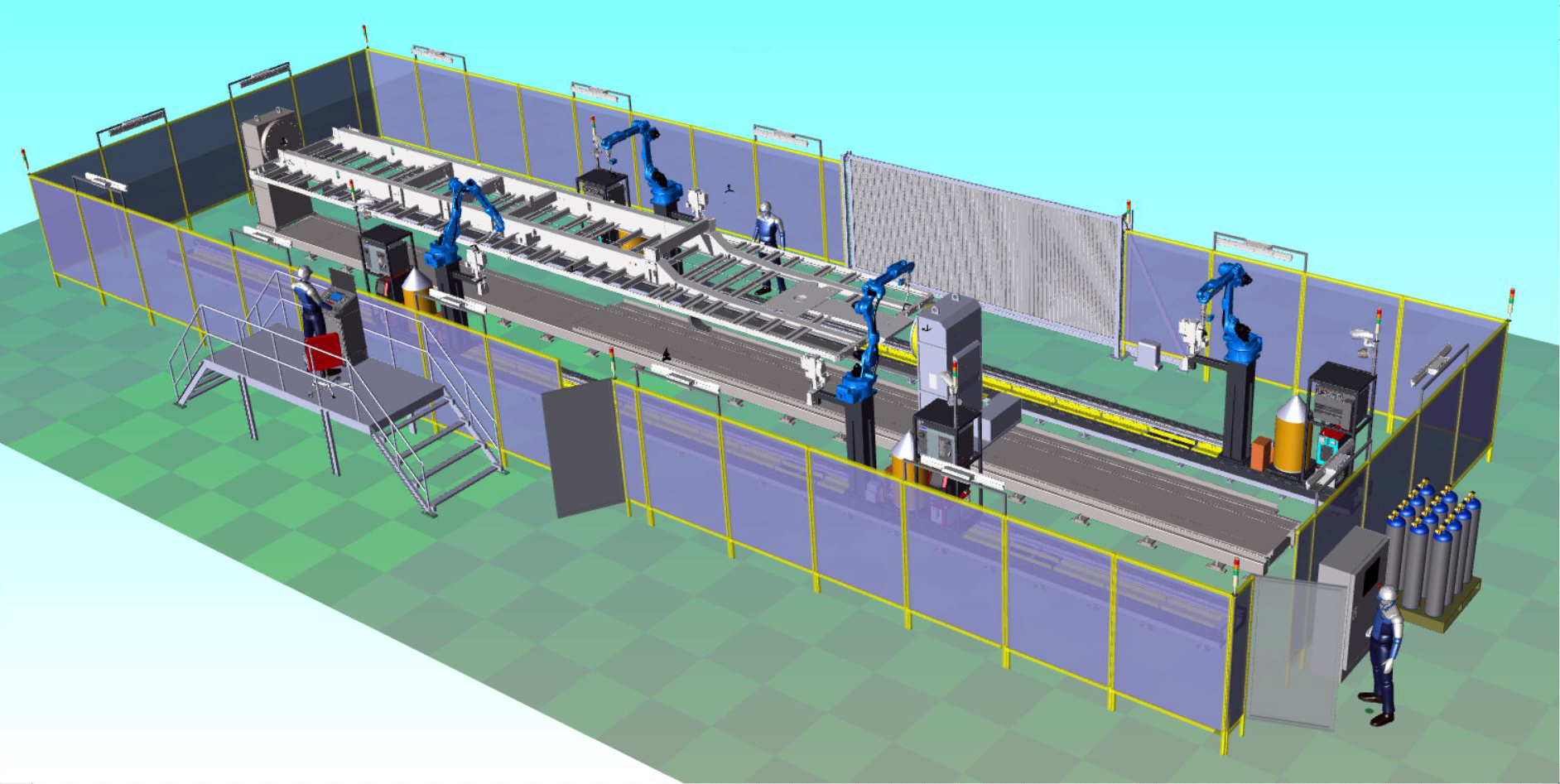

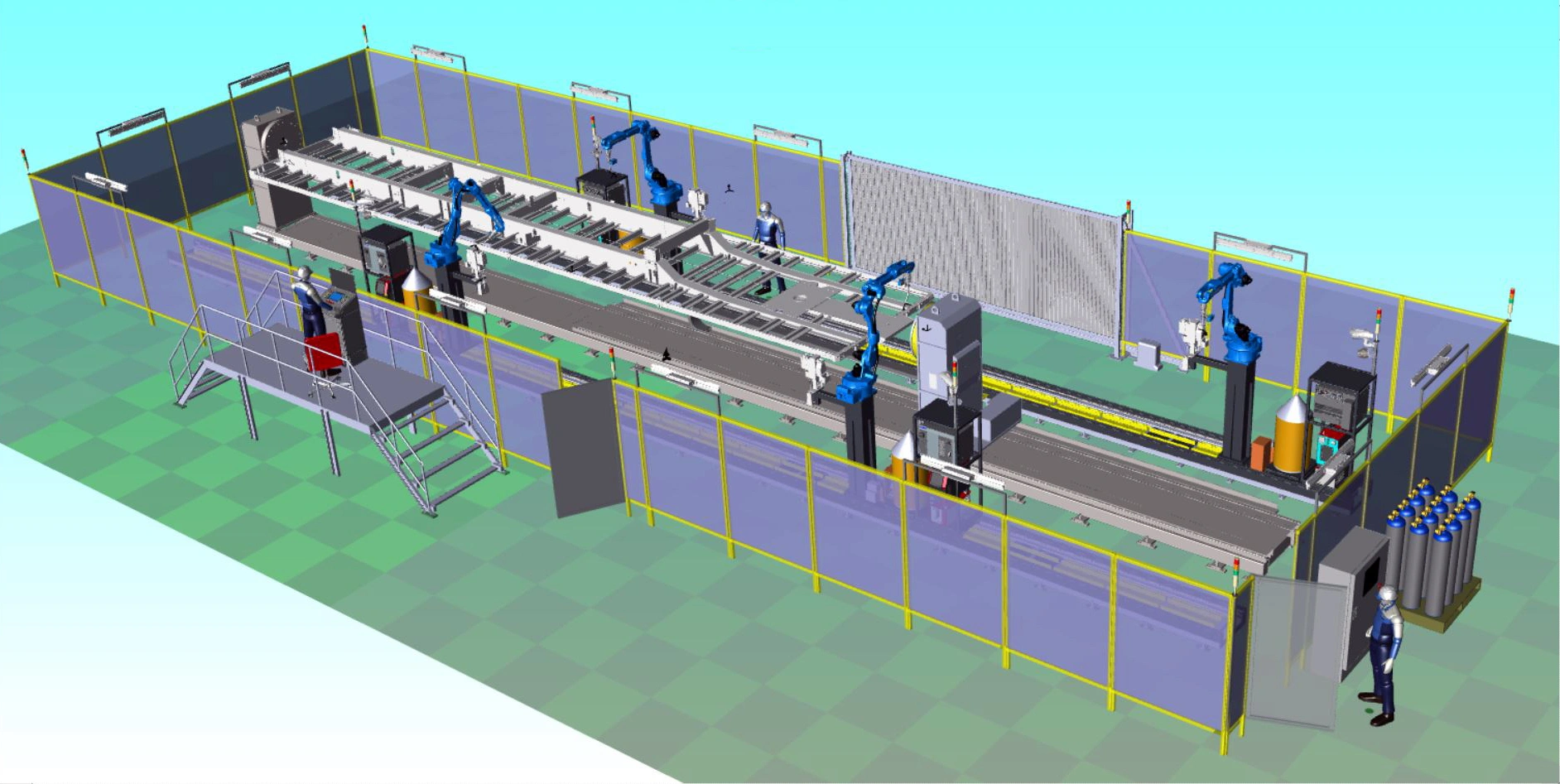

- Система позиционирования – поворотные столы, линейные направляющие или портальные системы для перемещения рамы полуприцепа.
- Источники сварочного тока (инверторные роботизированные аппараты, например, Fronius, Lincoln Electric, ESAB, MegMeet, Kemppi) – обеспечивают стабильную дугу и поддержку различных сварочных процессов (MIG/MAG, Tandem, под флюсом).
- Система подачи проволоки – автоматическая подача сварочной проволоки с контролем скорости.
- Система технического зрения и лазерного сканирования – для точного позиционирования швов, контроля геометрии и обнаружения дефектов в реальном времени.
- ЧПУ-управление и ПО – специализированное программное обеспечение (например, RobotStudio, KUKA.Sim, Спруткам) для программирования траекторий, симуляции процесса и адаптивного управления.
- Защитные ограждения и вентиляция – обеспечивают безопасность операторов и отвод сварочных газов.
Технологические возможности сварочного комплекса

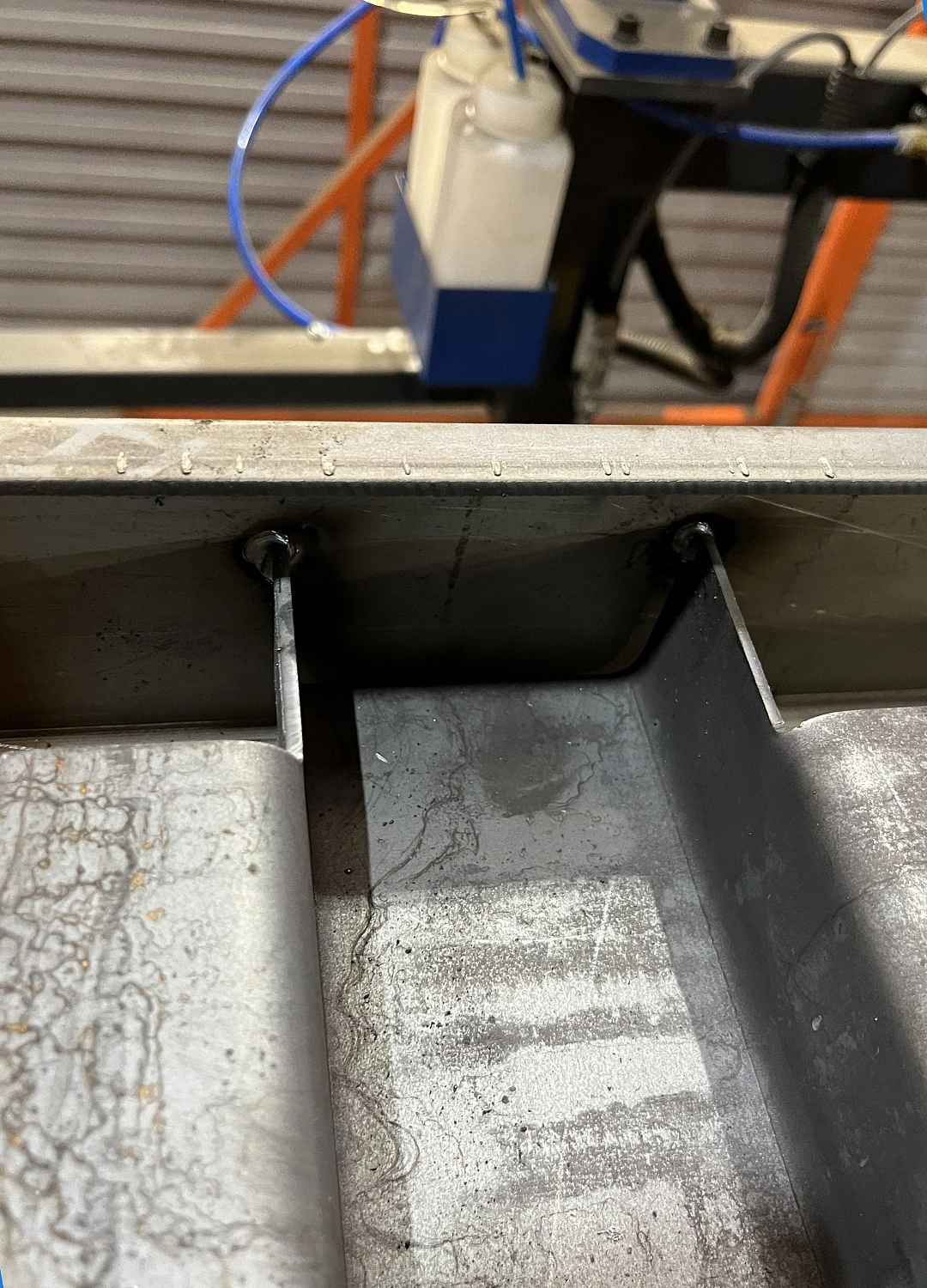

- Автоматическая сварка продольных и поперечных лонжеронов – робот точно ведет шов по заданной траектории, исключая деформации.
- Сварка усиливающих пластин, кронштейнов и поперечин – возможно использование нескольких роботов для одновременной работы.
- Адаптивная сварка – корректировка параметров в реальном времени в зависимости от зазоров и геометрии стыка.
- Многослойная сварка – для толстостенных конструкций с контролем температуры.
Преимущества комплекса для роботизированной сварки рам
- Высокая производительность – скорость сварки до 1,5–2 м/мин.
- Повторяемость и точность – отклонение не более ±0,5 мм.
- Снижение брака – автоматический контроль качества швов.
- Экономия материалов – оптимизация расхода проволоки и газа.
- Гибкость производства – быстрая переналадка под разные модели полуприцепов.
Примеры применения
- Роботизированная сварка рам грузовых полуприцепов (рефрижераторных, тентовых, платформ).
- Изготовление шасси и силовых элементов.
- Ремонт и усиление конструкций.
Комплекс для роботизированной сварки рам полуприцепов может быть интегрирован в существующую производственную линию или работать как автономный модуль. Современные решения также поддерживают индустриальный IoT для сбора данных и предиктивной аналитики.
